HSG系列工程液壓缸為雙作用單活塞桿液壓缸，兩個腔都有油，兩個方向的動作都要靠油壓來實現，單邊有活塞桿。
一、使用壓力
E-壓力等級，E：16Mpa，G=21Mpa
工作壓力與缸徑對照表（16Mpa下）
| 缸徑(缸筒內徑) | 滿載受力（推力） |
| 40 毫米 | 2.0 噸 |
| 50 毫米 | 3.1 噸 |
| 63 毫米 | 5.0 噸 |
| 80 毫米 | 8.0 噸 |
| 90 毫米 | 10.1 噸 |
| 100 毫米 | 12.5 噸 |
| 110 毫米 | 15.2 噸 |
| 125 毫米 | 19.6 噸 |
| 140 毫米 | 24.6 噸 |
| 150 毫米 | 28.2 噸 |
| 160 毫米 | 32.1 噸 |
| 180 毫米 | 40.7 噸 |
| 200 毫米 | 50.2 噸 |
| 220 毫米 | 60.8 噸 |
| 250 毫米 | 78.5 噸 |
二、產品用途
多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸面。另外當油缸受力比較大（比如20噸），行程比較長（比如2米），拉桿式油缸因?yàn)槁萁z桿受力局限不適合使用，可選用工程油缸來代替。
三、技術參數
工作壓力16-21Mpa，缸徑40~250mm，桿徑20~125mm，
最大行程<2000mm，環境溫度-20℃~+80℃

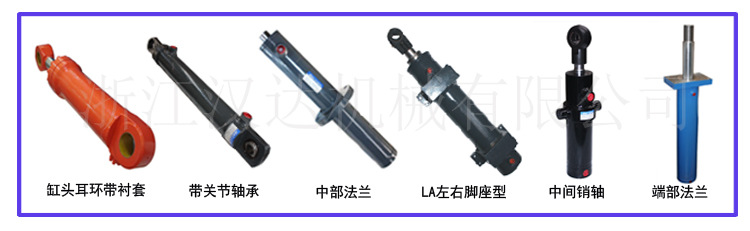

四、可選擇的安裝方式
五、如何訂貨？
如果液壓系統壓力在16-21MPA以下，則可以使用HSG油缸，
1）根據油缸需要的受力以及系統壓力16-21MPA可選定缸徑尺寸；
2）確定油缸行程；
3）選定安裝方式，根據（四）選擇安裝方式；

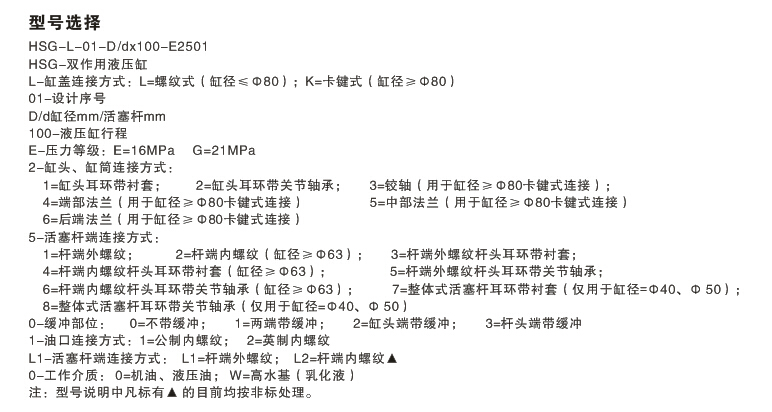

4）按照以上三條，可按照以下HSG油缸型號說明，明確您需要的型號
(1).jpg "HSG油缸型號說明")
5）查看對應型號的外形尺寸圖（鏈接），是否滿足您的要求。特別是安裝尺寸的部分。
希望系統學習油缸如何選型？點擊如下鏈接
