液壓系統的作用，相當于心臟之于人的作用。心臟是人身體中最重要的一個器官，相當于人的動力源，提供壓力把血液運行至身體各個部分，而人的手腳相當于執行機構。而液壓系統的主要功用是提供壓力，輸送液壓油，液壓油進入油缸的腔內（分無桿腔及有桿腔），控制油缸活塞桿伸出或縮回來執行各種動作。

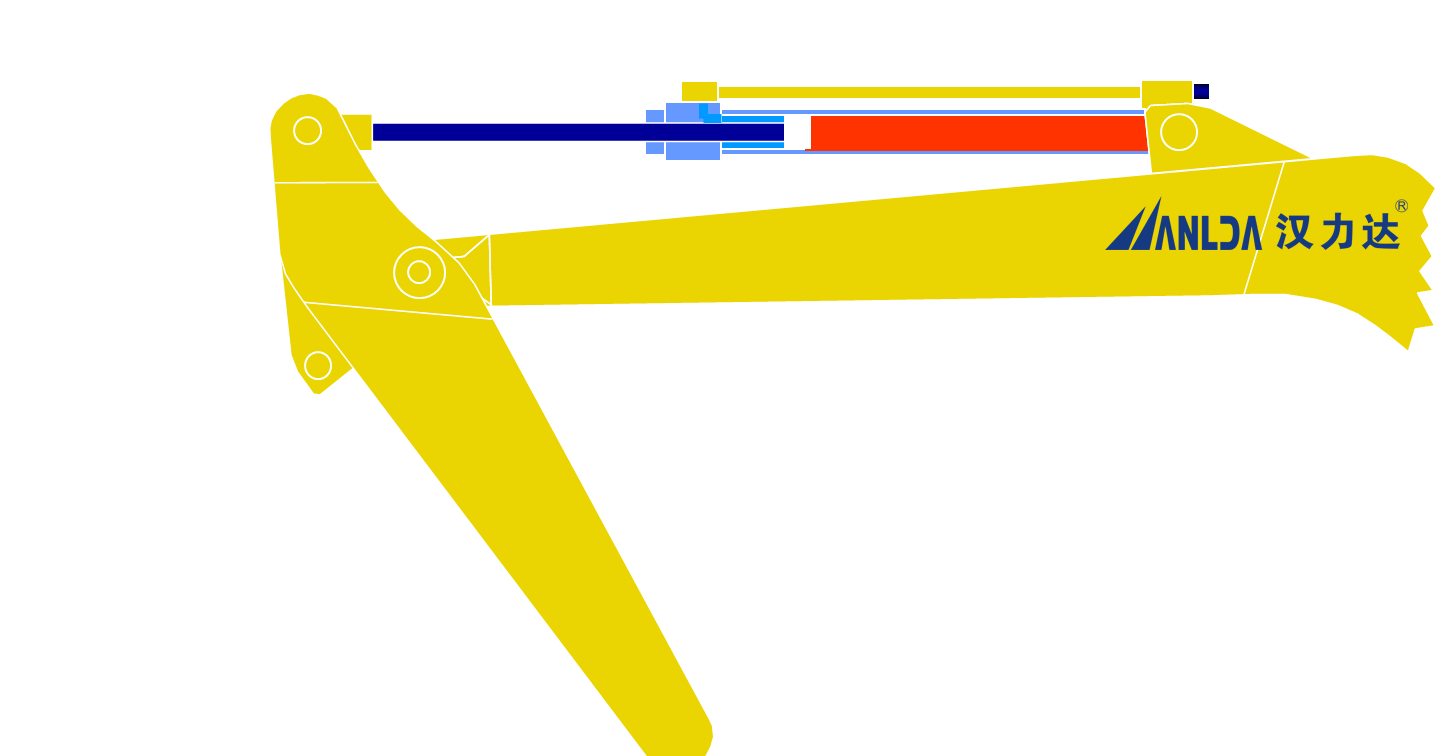

　　下圖所示，油缸右邊部分帶活塞桿為有桿腔，另外一邊為無桿腔。當液壓油進入無桿腔，活塞桿被推出；當液壓油進入有桿腔，活塞桿被退回。

　　油缸執行動作，有快速、慢速、保持不動、伸出、縮回等，都是由液壓系統的油路以及液壓閥所控制。

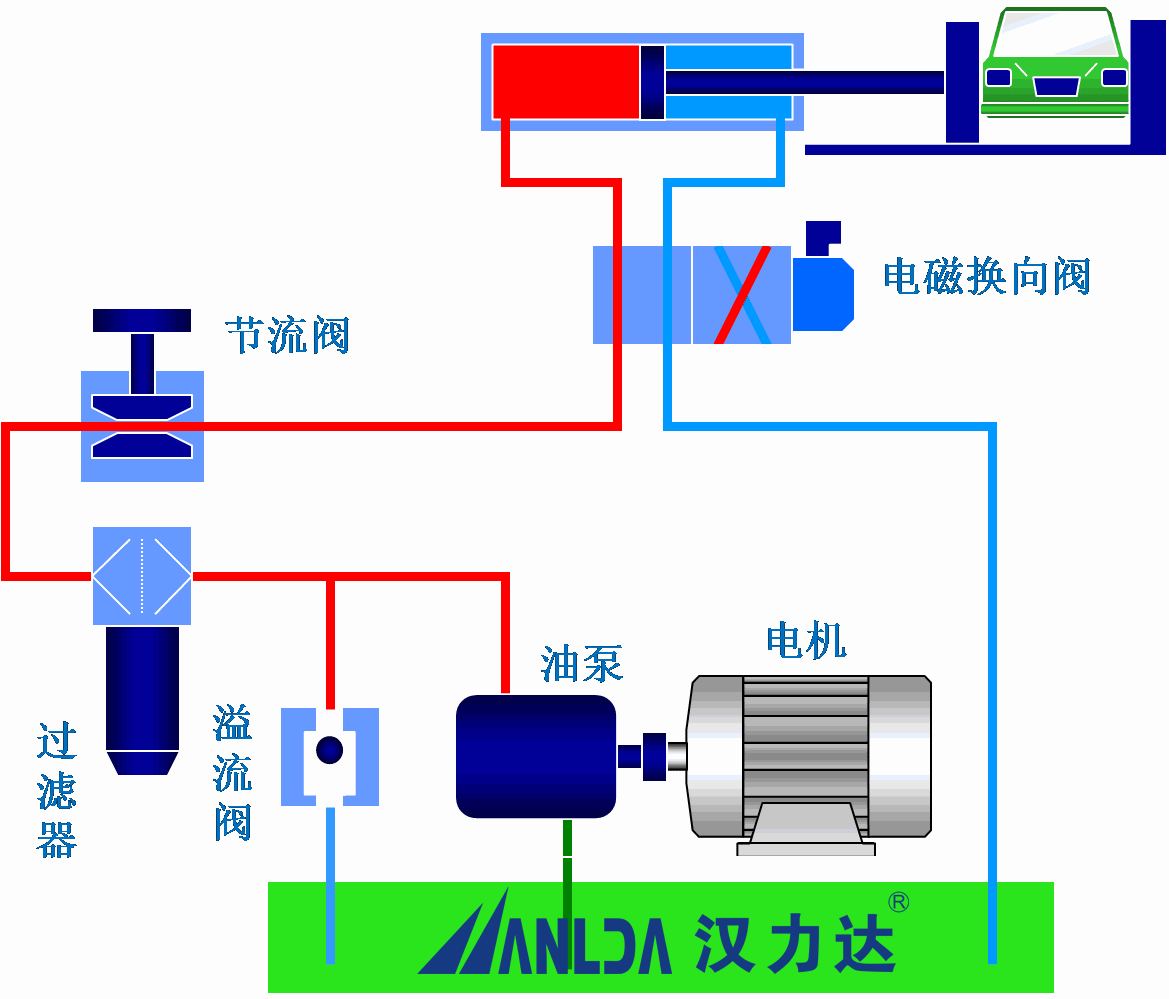

　　下圖所示為最簡單的一套液壓系統（或稱液壓泵站），油泵電機等組成動力源把油輸送到油缸中，而電磁閥起到換向的功能，使得油缸活塞桿伸出，或者縮回。

油缸：執行元件

電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變

節流閥：通過改變節流截面或節流長度以控制流體流量

壓力管路過濾器：清除或阻擋雜質，防止元件磨損或卡死

溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用

油泵：將原動機的機械能轉換成液壓能

電機：動力源

　　液壓系統的應用非常廣泛：
　　1、輕紡工業：塑料注塑機、橡膠硫化機、造紙機、印刷機和紡織機等；

 　　2、汽車工業：消防車、液壓高空作業車、液壓自卸式汽車和液壓越野車等均采用了液壓技術；

　　3、農業機械：采用液壓技術也很廣泛，如拖拉機、聯合收割機、犁等；

　　4、工程機械：普遍采用了液壓傳動，如振動式壓路機、平地機、自行式鏟運機、輪胎起重機、履帶推土機、汽車起重機、輪胎裝載機、挖掘機等；

　　5、冶金工業：恒張力裝置、帶材跑偏、高爐控制、轉爐控制、平爐裝料、軋鋼機的控制系統、電爐控制系統等；

　　6、機床工業：目前機床傳動系統有85%采用了液壓傳動與控制。如組合機床、剪床、壓力機、拉床、刨床、銑床、磨床等；

　　由于液壓技術有許多的突出優點，從民國用到國防，由一般傳動到精確度很高的控制系統，都得到廣范的應用。
